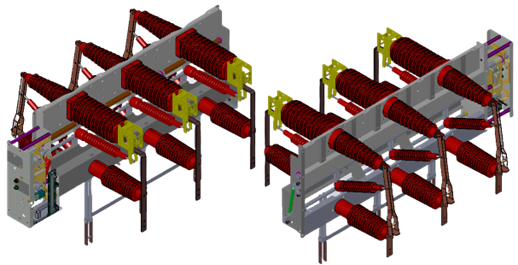

VXBZH-40.5(D)型系列戶內交流高壓真空斷路器
概述
VXBZH-40.5(D)型戶內高壓交流組合式真空斷路器是我公司根據目前風力發電、光伏發電市場迅速發展且潛力較大的前景自行設計、自主開發的新型組合式真空斷路器。該產品由真空斷路器+隔離開關+接地開關組合而成，適用于三相交流35kV、50Hz的電力系統中，與套配電設備及環網開關柜、組合式變電站等配套使用，廣泛用于風力發電、光伏發電等，可作為環網供電單元或終端設備，起著電能的分配、控制和保護作用。
斷路器有明顯可見的隔離、接地斷口，高壓側處于獨立隔室，配裝具有關合能力的接地開關及電動彈簧機構，具有遠動搖控能力。本產品具有模塊化程度高、開斷能力強、電壽命長、可頻繁操作、結構緊湊、體積小、重量輕、免維護等優點。
產品特點
u 斷路器采用模塊化設計，配柜“五防“簡單可靠。
u 斷路器標配采用固封極柱設計，提高了斷路器對惡劣環境的適應性,壽命周期內可免維護。
u 隔離開關、斷路器、接地開關一體化設計，是具有明顯隔離斷口的高壓真空斷路器。
u 操作面板采用一次模擬線標識沒計，簡單易懂，避免誤操作。
u 斷路器亦可選配電流互感器、避雷器，實現五合一組合電器功能，可進一步縮小柜體或箱變尺寸。
主要技術參數
序號 |
參 數 名 稱 |
單位 |
數值 |
1 |
額定電壓 |
kV |
40.5 |
2 |
額定電流 |
A |
630 1250 |
3 |
額定頻率 |
Hz |
50 |
4 |
額定絕緣 |
1min工頻耐壓（有效值） |
相間、對地、真空斷口 |
kV |
95 |
隔離斷口 |
kV |
118 |
5 |
雷電沖擊耐壓（峰值） |
相間、對地、真空斷口 |
kV |
185 |
隔離斷口 |
kV |
215 |
6 |
額定短路開斷電流 |
kA |
25 31.5 |
7 |
額定操作順序 |
O-0.3s-CO-180s-CO |
8 |
額定短路關合電流（峰值） |
kA |
63 80 |
9 |
額定動穩定電流（峰值） |
kA |
63 80 |
10 |
額定熱穩定電流 |
kA |
25 31.5 |
11 |
額定熱穩定時間 |
s |
4 |
12 |
額定短路開斷電流開斷次數 |
次 |
20 |
13 |
回路電阻 |
uΩ |
≤150 |
14 |
額定操作電壓 |
V |
-220/∽220 |
15 |
機械壽命（斷路器/隔離開關） |
次 |
10000/3000 |
|
|
|
|
|
|
|
